TELEVISION ELECTRONICA

En 1937 comenzaron las transmisiones regulares de TV electrónica en Francia y en el Reino Unido. Esto llevó a un rápido desarrollo de la industria televisiva y a un rápido aumento de telespectadores aunque los televisores eran de pantalla pequeña y muy caros. Estas emisiones fueron posibles por el desarrollo de los siguientes elementos en cada extremo de la cadena.

En el receptor, el TRC

La implementación del llamado tubo de rayos catódicos o tubo de Braum, por S. Thomson en 1895 fue un precedente que tendría gran transcendencia en la televisión, si bien no se pudo integrar, debido a las deficiencias tecnológicas, hasta entrado el siglo XX y que perdura en la primera mitad del XXI.
Desde los comienzos de los experimentos sobre los rayos catódicos hasta que el tubo se desarrolló lo suficiente para su uso en la televisión fueron necesarios muchos avances en esa investigación. Las investigaciones de Wehnelt, que añadió su cilindro, los perfeccionamientos de los controles electrostático y electromagnéticos del haz, con el desarrollo de las llamadas "lentes electrónicas" de Vichert y los sistemas de deflexión permitieron que el investigador Holweck desarrollara el primer tubo de Braum destinado a la televisión. Para que este sistema trabajase correctamente se tuvo que construir un emisor especial, este emisor lo realizó Belin que estaba basado en un espejo móvil y un sistema mécanico para el barrido.
.
Las señales de sincronismo eran generadas por potenciometros unidos a los tambores de espejos que se aplicaban a las bobinas deflexoras del TRC, cuya intensidad de haz era proporcional a la iluminación que recibía la célula fotoeléctrica.

En el emisor, el iconoscopio

En 1931 Vladimir Kosma Zworykin desarrolló el captador electrónico que tanto se esperaba, el iconoscopio. Este tubo electrónico permitió el abandono de todos los demás sistemas que se venían utilizando y perduró, con sus modificaciones, hasta la irrupción de los captadores de CCD's a finales el siglo XX.
El iconoscopio está basado en un mosaico electrónico compuesto por miles de pequeñas células fotoeléctricas independientes que se creaban mediante la construcción de un sandwich de tres capas, una muy fina de mica que se recubría en una de sus caras de una sustancia conductora (grafito en polvo impalpable o plata) y en la otra cara una sustancia fotosensible compuesta de millares de pequeños globulitos de plata y óxido de cesio. La exploración del mosaico por el haz de electrones se realizaba mediante un sistema de deflexión electromagnético, al igual que el utilizado en el tubo del receptor.

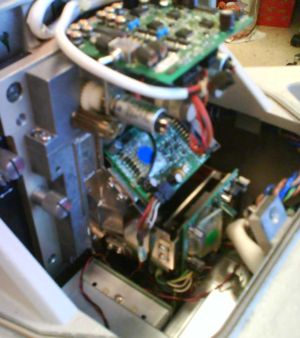

Bloque óptico de una cámara de TV de CCD's.

}Los transductores diseñados fueron la base para las cámaras de televisión. Estos equipos integraban, e integran, todo lo necesario para captar una imagen y transformarla en una señal eléctrica. La señal, que contiene la información de la imagen más los pulsos necesaríos para el sincronismo de los receptores, se denomina señal de vídeo. Una vez que se haya producido dicha señal, ésta puede ser manipulada de diferentes formas, hasta su emisión por la antena, el sistema de difusión deseado.Entre ambos, la señal de vídeo
La señal transducida de la imagen contiene la información de ésta, pero como hemos visto, es necesario, para su recomposición, que haya un perfecto sincronismo entre la deflexión de exploración y la deflexión en la representación.
La señal de vídeo la componen la propia información de la imagen correspondiente a cada línea (en el sistema PAL 625 líneas y en el NTSC 525 por cada cuadro) agrupadas en dos grupos, las líneas impares y las pares de cada campo, a cada un de estos grupos de líneas se les denomina campo (en el sistema PAL se usan 25 cuadros por segundo mientras que en el sistema NTSC 30). A esta información hay que añadir la de sincronismo, tanto de cuadro como de línea, esto es, tanto vertical como horizontal. Al estar el cuadro dividido en dos campos tenemos por cada cuadro un sinronismo vertical que nos señala el comienzo y el tipo de campo, es decir cuando empieza el campo impar y cuando emnpieza el campo par. Al comienzo de cada línea se añade el pulso de sincronismo de línea u horizontal (modernamente con la TV a color también se añade información sobre la sincronía del color).
La codificación de la imagen se realiza entre 0V para el negro y 0,7V para el blanco. Para los sincronismos se incorporan pulsos de -0,3V, lo que da una amplitud total de la forma de onda de vídeo de 1V. Los sincronismos verticales están constituidos por una serie de pulsos de -0,3V que proporcionan información sobre el tipo de campo e igualan los tiempos de cada uno de ellos.
El sonido, llamado audio, es tratado por separado en toda la cadena de producción y luego se emite junto al vídeo en una portadora situada al lado de la encargada de transportar la imagen.
